產品結構特點：

1、本閥是一種新型的節流、截止、放空產品,該閥門采用籠形迷軍團節流,具有多級節流效果,節流效果明顯、密封可靠、操作維護方便等特點。

2、閥門采用雙重密封(硬、軟質密封)使密封可靠、硬質合金封面可以更耐氣流沖刷、耐磨損,雙重密封能做到在高壓氣體介質條件下的零泄漏。閥門使用壽命長。

3、閥座的密封面采用錐度密封,有利于閥門自身清洗附在密封面上的臟物。

4、閥門的閥瓣上設置了平衡孔,活塞式密封,保證了啟/閉全壓差條件下穩定操作,開啟輕便靈活、啟閉扭矩小。

5、填料采用帶自密封能力的V形填料結構,無需調節,開、關極為輕便。填料函處設有輔助密封油脂注入結構,使閥門填料密封性能可靠。

6、本閥門可以進行在線維修,管線可以帶壓狀態下更換填料等一系列易損件。

7、本閥在閥門的底部設置了較大的排污孔,必要時要以打開,清理閥內污物。

8、排污閥閥瓣的外園處高有O形密封圈,在啟/閉時具有自清掃功能和密封,排污時具有節流降壓功能。

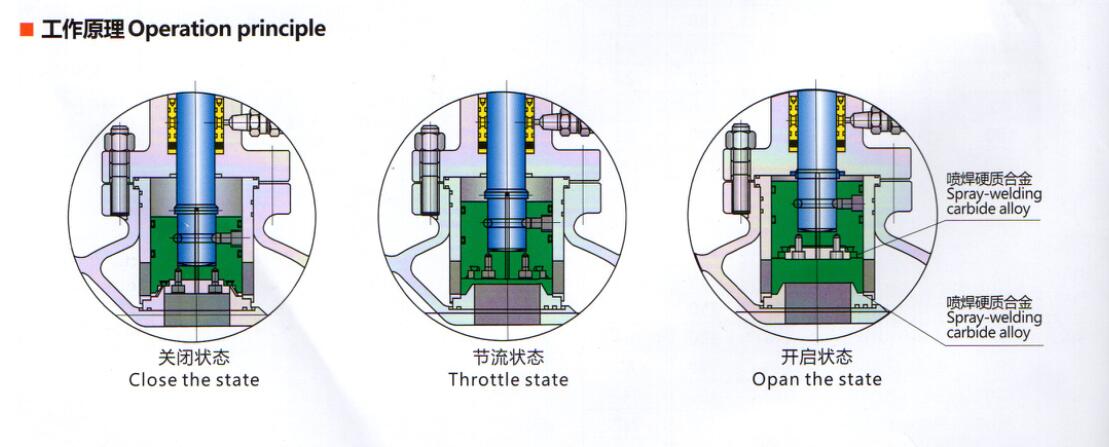

1、常閉狀態：閥瓣硬密封付壓在閥座凸臺上，形成一道硬質密封，同時嵌在閥瓣上的軟質密封與閥座端面緊壓，形成第二道密封，雙質密封結構保證了閥門的零泄漏，再由于閥瓣開設了平衡孔，使閥門在關閉、開啟時，閥瓣受到較小的作用力，也使閥門開啟、關閉時具有較小的力矩。

2.節流排污狀態，閥瓣密封付離開閥座，由于在閥瓣處設有了平衡閥，使閥門開啟極為輕便，閥門開始后，管道中的介質，雜質一同流過閥套、閥座，同時實現節流與排污。閥瓣、閥座、密封面利用套墊斜角改變介質流向，具有自清掃功能，使密封付不夾帶雜質。

3.關閉狀態：管道中介質排放后關閉閥門，介質從套墊斜角處進入閥座通道，流阻系數增加，流速加快，斜角改變介質流向方向，產生渦流，閥座端面介質徑向力增加，實現閥座密封的吹掃。閥瓣密封付接近閥座時，套墊與閥座通道的配合間隙阻止較大顆粒介質流向密封付，加之流速的進一步增大和介質橫向力的吹掃，閥門關閉時密封付雜質已完全滑掃干凈，保證了閥門排污后的密封性能，從而進一步保證排污后密封性也能達到無泄漏。因此大大提高了能力并延長了使用壽命。
